Stellfüße

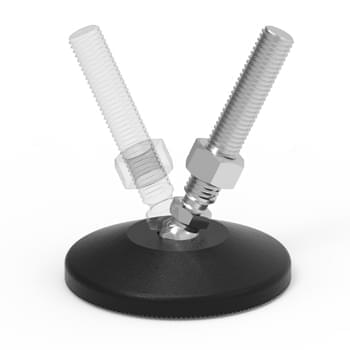

Robustes Stabilisierungselement mit rutschfestem Antivibrationsgummi und winkeleinstellbarem Schaft mit einem metrischen Gewinde.
Der Stellfuß ist die meistverwendete Lösung für die Lagerung und Verankerung von Konstruktionsbaugruppen und Sicherstellung einer ausreichenden Stabilität der Baugruppe auf unebenen Untergründen. Der rutschfeste Gummi sorgt für die Stabilität auch auf einer glatten Oberfläche und reduziert die Übertragung von Vibrationen. Auch in der ESD-Ausführung (zur Ableitung der elektrostatischen Aufladung).
Wahl des Stellfußes
Der Stellfuß sollte immer der vorgesehenen Belastung in Bezug auf den Grundriss und die Konstruktion der Baugruppe entsprechen. Die Stellfüße werden aus diesem Grund in vier Standarddurchmessern, mit möglicher Wahl der Verankerungselemente in der Untergrundfläche, hergestellt. Für die Verbindung mit der Konstruktionsbaugruppe sorgt ein Schaft mit metrischem Gewinde mit Gewindedurchmessern M6 bis M20. Der Schaft ist mit einer Kontermutter zur Sicherung gegen Lockerung des eingestellten Abstandes von der Fläche versehen.
Produktblatt zum Download (PDF)
D.40 / D.50 / D.80 / D.100
Schaft
Zinkstahl oder Edelstahl AISI 304
Fuß
PA6 + Glas
Profil variabel (mit T-Nut)
offen/geschlossen
Rutschfester
Gummi
NBR, ölbeständig, Härte 63 Sh
Grundparameter
