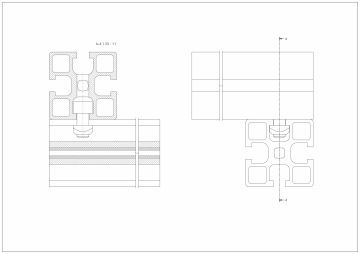

Kurze Schraube + Mutter
Die Verbindung der kurzen Schraube mit der Mutter ermöglicht die Montage der Profile von vorne. Die Verbindung besteht aus der dem Profilmodul entsprechenden Mutter und der Innensechskantschraube. Um eine Verbindung herzustellen, muss eine Durchgangsbohrung für den Inbusschlüssel erstellt werden. Stellen Sie sicher, dass die Schraube lang genug ist, damit ihr Ende nicht den Boden der Nut berührt, um eine ordnungsgemäße Installation zu gewährleisten. Diese Verbindungsart wird häufig für Gleitelemente verwendet. Dank der einfachen Zugänglichkeit der Schraube und der sehr sanften Bewegung der Profile auf der hartanodisierten Oberfläche ist die Positionierung des Elements viel effizienter als bei einer Schnellverschlussverbindung. Die Verbindung ermöglicht auch die Montage von Elementen in beliebigen Winkeln.
Montagewerkzeuge und Komponenten
| Modul | Benötigte Werkzeuge | Montageelemente |
|---|---|---|
| M20 R5 | Bohrer D = 5 mm, Inbusschlüssel | 200508.3 + 211252 |
| M30 R6 | Bohrer D = 6 mm, Inbusschlüssel | 200612.1 + 210652 |
| 200612.1 + 210650 | ||
| M30 R8 D5.5 | Bohrer D = 6 mm, Inbusschlüssel | 200610.2+210036 |
| 200610.2+210609 | ||
| M30 R8 D7.3 | Bohrer D = 6 mm, Inbusschlüssel | 200610.2+210036 |
| 200610.2+210609 | ||
| M40 R8 | Bohrer D = 7,3 mm, Inbusschlüssel | 200816 + 210482 |
| M40-I R8 | Bohrer D = 7,3 mm, Inbusschlüssel | 200816.3 + 210482 |
| 200816.3 + 210208 | ||
| M40 R10 | Bohrer D = 7,3 mm, Inbusschlüssel | 200816.2 + 210082 |
| 200816.2 + 210080 | ||
| M45 R8 | Bohrer D = 7,3 mm, Inbusschlüssel | 200816.1 + 210802 |
| 200816.1 + 210800 | ||
| M45 R10 | Bohrer D = 7,3 mm, Inbusschlüssel | 200816.2 + 210082 |
| 200816.2 + 210080 | ||
| M50 R10 | Bohrer D = 7,3 mm, Inbusschlüssel | 200816.2 + 210082 |
| 200816.2 + 210080 |
