Verbindung durch Nut

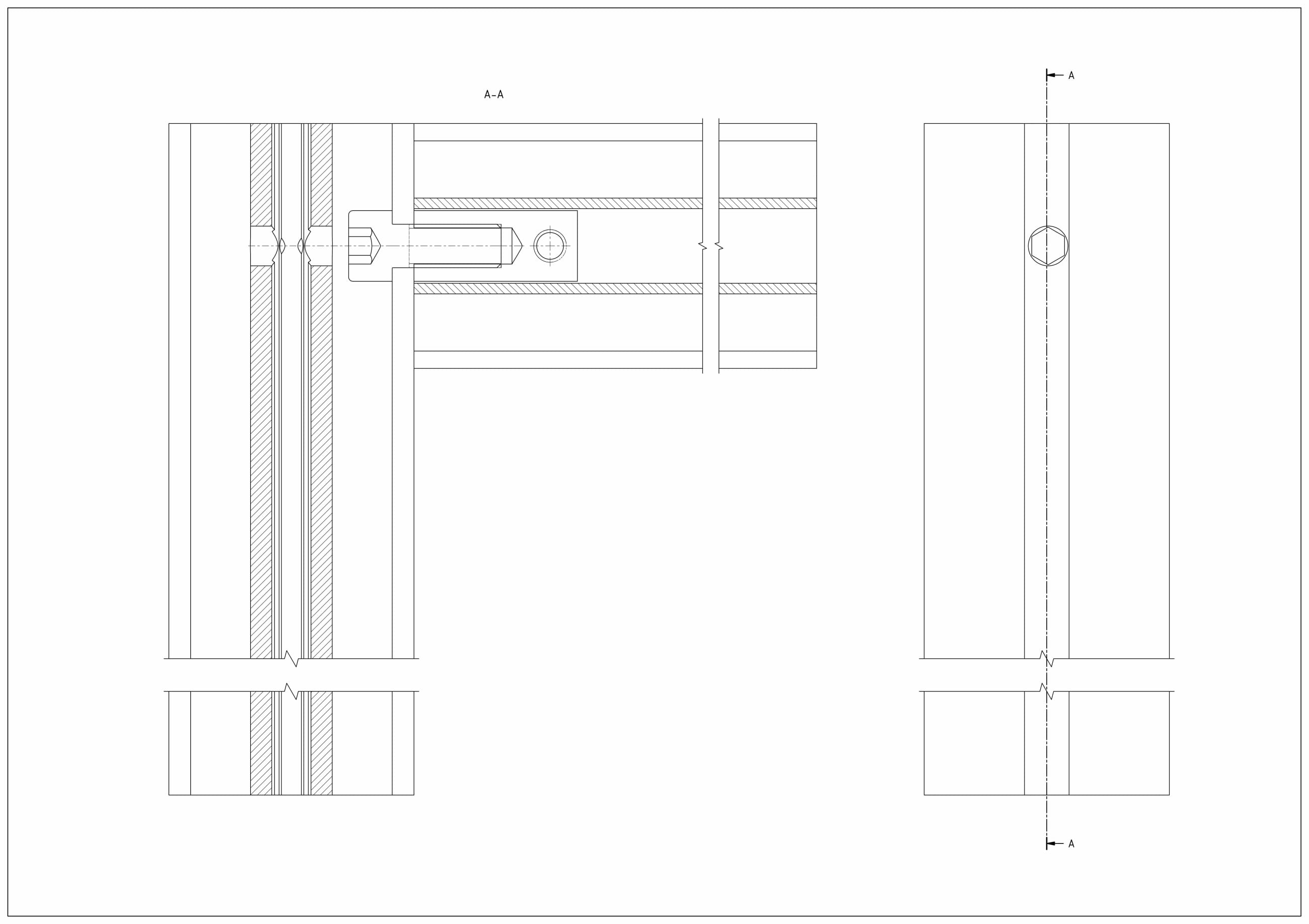

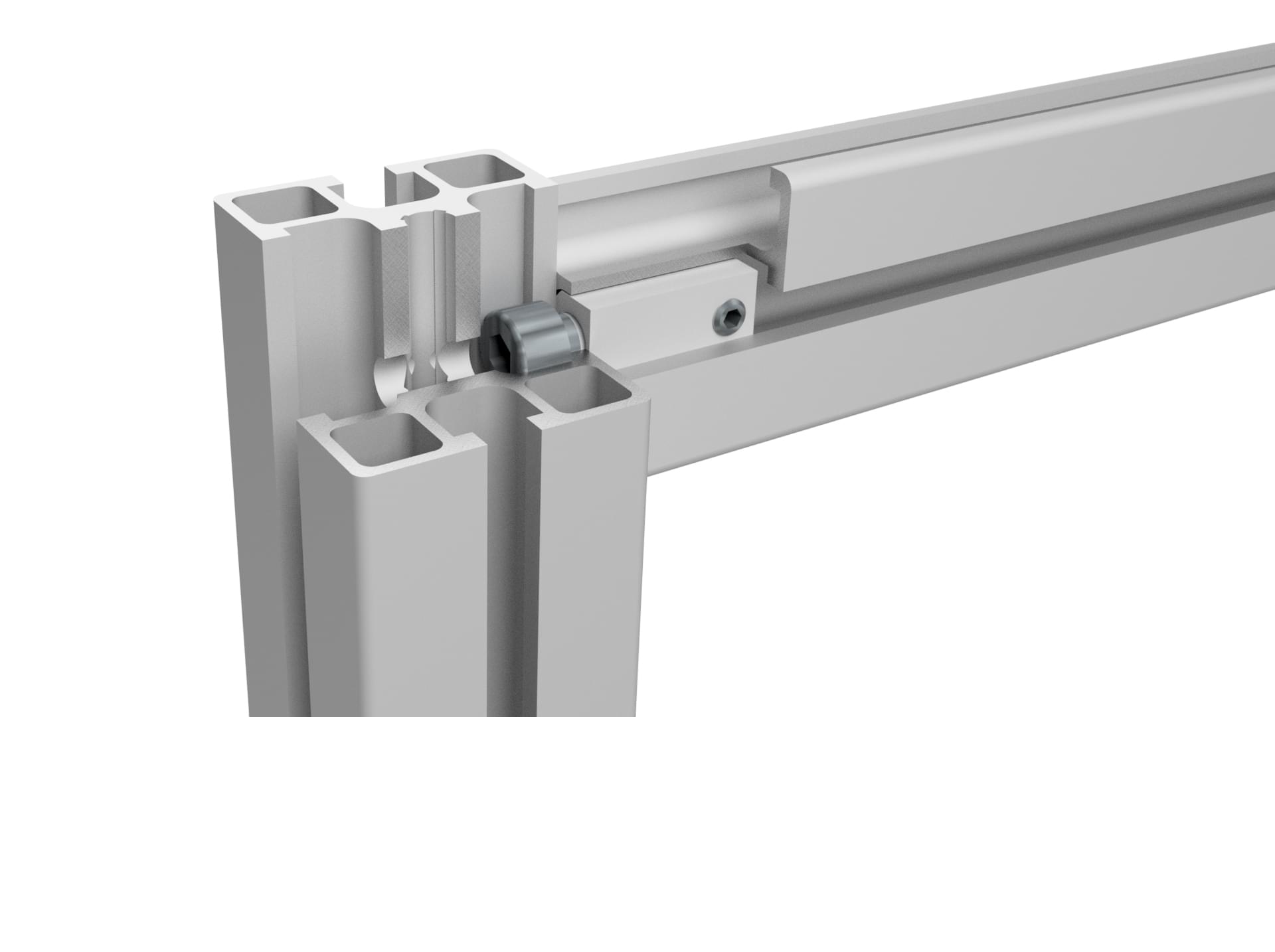

Die Verbindung besteht aus einem Block mit M8-Innengewinde, einem Bolzen, der den Block in der Nut sichert, und einer Innensechskantschraube. Die Verbindung erfolgt durch Einsetzen und Fixieren des Aluminiumblocks mit einem Gewinde in der Nut, wobei für Schraubverbindungen sowohl kurze als auch lange Schrauben verwendet werden können.

Der Verbinder ermöglicht Verbindungen mit Profilen, die im Querschnitt keine zentrale Gewindebohrung aufweisen. Der Stoß kann auch bei Standardprofilen als zusätzliche Stoßverstärkung verwendet werden.
